Alotropia węgla: diament, grafit, grafen
Ta sama substancja — węgiel — a diament, grafit, grafen i fulereny mają skrajnie różne właściwości. Zobacz, jak budowa decyduje o zastosowaniu.
Po tej lekcji będziesz umieć
Wyjaśnić pojęcie alotropii
Występowanie pierwiastka w kilku odmianach o różnej budowie.
Powiązać budowę z hybrydyzacją
Diament sp3 (sieć 3D), grafit i grafen sp2 (warstwy).
Wyjaśnić przewodnictwo elektronami π
Zdelokalizowany układ π w graficie i grafenie.
Porównać diament, grafit, grafen, fulereny i nanorurki
Budowa → właściwości → zastosowanie.
Uzasadniać każdą właściwość budową
Twardość, miękkość, przewodnictwo, wytrzymałość.
Po co Ci to na maturze?
Alotropia to wdzięczny temat na „budowa → właściwości → zastosowanie". CKE pyta, dlaczego diament jest twardy, a grafit miękki, choć oba to czysty węgiel — i oczekuje uzasadnienia budową (hybrydyzacja, sieć, elektrony).
Punktacja CKE
Punkty przyznaje się osobno za: rozpoznanie budowy (sieć/warstwy), hybrydyzację (sp2/sp3), obecność elektronów π, przewidzianą właściwość ORAZ jej uzasadnienie budową. Sama nazwa właściwości bez wyjaśnienia bywa niepełna.
Jak CKE pyta o ten temat?
„Wyjaśnij różnicę właściwości diamentu i grafitu", „podaj hybrydyzację atomów C", „powiąż budowę z zastosowaniem".
Na co uważać w zadaniu?
Żeby uzasadniać właściwości BUDOWĄ (sieć 3D vs warstwy, sp3 vs sp2), a nie samym składem.
Najczęstsza pułapka
Twierdzenie, że diament i grafit różnią się „rodzajem atomów" — to ten sam pierwiastek (alotropia, nie izotopia).
Intuicja chemiczna
Diament, grafit, grafen, fulereny i nanorurki składają się wyłącznie z atomów węgla. Różnią się jednak sposobem połączenia atomów i przestrzennym ułożeniem sieci. To właśnie budowa, a nie rodzaj pierwiastka, decyduje o twardości, przewodnictwie i zastosowaniach. Alotropia dotyczy też innych pierwiastków (tlen: O2 i O3; siarka; fosfor biały i czerwony).
Ta sama substancja, różna budowa
Odmiany alotropowe to ten sam pierwiastek o różnym ułożeniu atomów. Węgiel: diament (sieć 3D, sp3), grafit (warstwy, sp2), grafen (jedna warstwa), fulereny (klatki), nanorurki (zwinięty grafen).
Słownictwo
Wielkości, symbole i zależności
Porównanie odmian alotropowych węgla:
| Cecha | Diament | Grafit | Grafen | Fuleren C60 |
|---|---|---|---|---|
| hybrydyzacja C | sp3 | sp2 | sp2 | sp2 (sieć zakrzywiona) |
| liczba sąsiadów C | 4 | 3 | 3 | 3 |
| wymiar struktury | sieć 3D | warstwy 2D | jedna warstwa 2D | klatka 0D |
| elektrony zdelokalizowane | brak | układ π w warstwie | układ π | układ π |
| przewodnictwo | nie (izolator) | tak, głównie wzdłuż warstw | bardzo dobre | zależne od domieszkowania |
| twardość | bardzo duża | mała (miękki) | duża wytrzymałość | kryształy molekularne |
| zastosowanie | cięcie, ścieranie | elektrody, smary | elektronika, kompozyty | nanotechnologia, medycyna |
Modele, założenia i reguły
Stała procedura porównywania odmian:
- Ustal, że porównywane substancje to odmiany tego samego pierwiastka.
- Rozpoznaj sposób połączenia atomów.
- Określ liczbę sąsiadów każdego atomu C.
- Przypisz hybrydyzację (sp3 — 4 sąsiadów; sp2 — 3 sąsiadów).
- Ustal wymiar sieci (3D, warstwowa, jednowarstwowa, klatkowa).
- Sprawdź obecność zdelokalizowanych elektronów π.
- Przewidź przewodnictwo (i jego kierunkowość w graficie).
- Oceń możliwość przesuwania warstw lub sztywność sieci.
- Przewidź twardość i właściwości mechaniczne.
- Dobierz zastosowanie i uzasadnij je budową (nie mylić alotropii z izotopią).

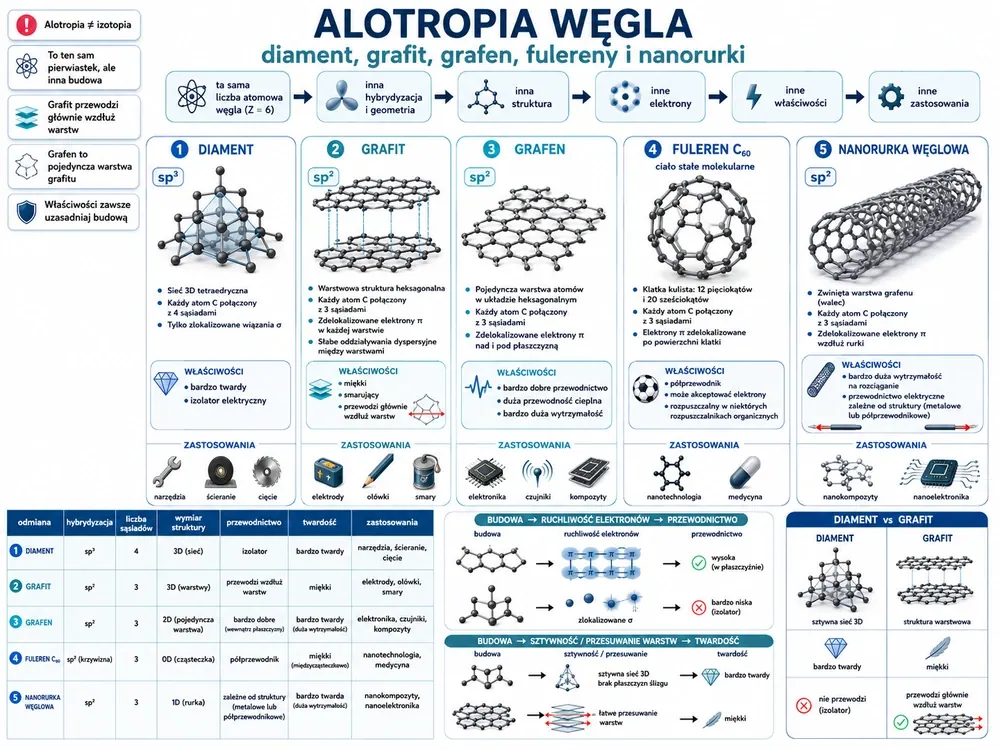

Odmiany węgla — budowa, właściwości, zastosowanie
Ta sama liczba atomowa węgla, ale inna hybrydyzacja i geometria → inna struktura → inne elektrony → inne właściwości → inne zastosowania. Główna figura zestawia pięć odmian:
Diament
Sieć tetraedryczna 3D, każdy C z 4 sąsiadami (sp3), tylko wiązania σ. Najtwardszy, izolator; narzędzia tnące i ścierne.
Grafit
Warstwy heksagonalne, każdy C z 3 sąsiadami (sp2), zdelokalizowany układ π; warstwy trzymają słabe siły dyspersyjne. Miękki, przewodzi wzdłuż warstw; elektrody, smary.
Grafen
Pojedyncza warstwa grafitu (jeden atom grubości), sp2. Bardzo wytrzymały, świetnie przewodzi prąd i ciepło, duża powierzchnia właściwa; elektronika, sensory, kompozyty.
Fuleren C60
Zamknięta klatka: 12 pięciokątów i 20 sześciokątów (kształt piłki). Kryształ molekularny; nanotechnologia, medycyna.
Nanorurka węglowa
Zwinięta warstwa grafenu (pusty walec). Bardzo wytrzymała, przewodnictwo zależne od struktury; nanokompozyty, nanoelektronika.
Teoria: hybrydyzacja, elektrony π i przewodnictwo
Diament (sp3). Każdy atom węgla ma hybrydyzację sp3 i tworzy cztery lokalne wiązania σ w sieci tetraedrycznej 3D. Wszystkie elektrony walencyjne są zaangażowane w wiązania — brak swobodnych nośników ładunku, więc diament nie przewodzi prądu. Dobrze przewodzi ciepło, ale odpowiadają za to drgania sztywnej sieci krystalicznej (fonony), nie elektrony.
Grafit i grafen (sp2). Każdy atom węgla ma hybrydyzację sp2 i tworzy trzy wiązania σ w płaszczyźnie. Jeden elektron każdego atomu uczestniczy w zdelokalizowanym układzie π, dzięki czemu ładunek może się przemieszczać. W graficie przewodnictwo jest silnie kierunkowe: dobre wzdłuż warstw, znacznie gorsze prostopadle do nich.
Solver alotropii węgla
Rozpoznaj strukturę
Policz sąsiadów atomu C
Przypisz hybrydyzację
Ustal wymiar sieci
Sprawdź elektrony π
Oceń ruchliwość elektronów
Przewidź przewodnictwo
Oceń sztywność lub ślizganie warstw
Przewidź twardość
Wskaż zastosowanie i uzasadnij budową
Model dydaktyczny: kulki i łączniki
Cel: pokazać, że różna budowa tej samej substancji daje różne właściwości.
Materiały: kulki (atomy węgla), łączniki o stałym kącie, płaskie siatki heksagonalne.
Procedura:
- Zbuduj atom C połączony z czterema sąsiadami (układ tetraedryczny) i rozbuduj w sztywną sieć 3D (model diamentu).
- Zbuduj płaską siatkę heksagonalną, gdzie każdy atom ma trzech sąsiadów, i ułóż kilka warstw jedna nad drugą (model grafitu).
- Spróbuj przesunąć warstwy względem siebie.
- Oddziel jedną warstwę jako model grafenu.
- Zegnij siatkę i zamknij w klatkę (uproszczony fuleren) lub zwiń w walec (nanorurka).
Obserwacja: sieć 3D jest sztywna, warstwy grafitu łatwo się przesuwają, a pojedyncza warstwa grafenu pozostaje bardzo wytrzymała.
Wniosek: właściwości wynikają z geometrii i rodzaju połączeń atomów — czyli z budowy.
Przykład rozwiązany — dlaczego grafit przewodzi, a diament nie
Zadanie. Wyjaśnij różnicę przewodnictwa elektrycznego diamentu i grafitu na podstawie budowy.
Rozwiązanie krok po kroku
Uzasadnij budową, nie składem
Oba to czysty węgiel — o przewodnictwie decyduje hybrydyzacja i elektrony π, nie rodzaj atomów. To wzorzec odpowiedzi maturalnej: właściwość ← budowa.
Mini-praktyka CKE
Dlaczego diament jest twardy, a grafit miękki, skoro oba to węgiel?
Pokaż odpowiedź
Model. W diamencie każdy atom C (sp3) tworzy sztywną sieć 3D z czterech wiązań σ → skrajna twardość. W graficie mocne wiązania σ są tylko w warstwach (sp2), a warstwy trzymają słabe siły dyspersyjne i łatwo się przesuwają → miękkość.
Która odmiana węgla przewodzi prąd i dlaczego?
Pokaż odpowiedź
Model. Grafit (i grafen). Atomy sp2 mają po jednym elektronie w zdelokalizowanym układzie π, który przenosi ładunek — w graficie głównie wzdłuż warstw. Diament (sp3) nie ma takich elektronów, więc nie przewodzi.
Czym jest grafen i jakie ma kluczowe właściwości?
Pokaż odpowiedź
Model. To pojedyncza warstwa grafitu (jeden atom grubości, sp2, sieć heksagonalna). Świetnie przewodzi prąd i ciepło, ma bardzo dużą wytrzymałość mechaniczną i dużą powierzchnię właściwą.
Na rysunkach pokazano sieć diamentu i warstwę grafitu. (a) hybrydyzacja C w diamencie [1 pkt]. (b) hybrydyzacja C w graficie [1 pkt]. (c) liczba sąsiadów C w obu [1 pkt]. (d) twardość diamentu — uzasadnij [1 pkt]. (e) miękkość grafitu — uzasadnij [1 pkt]. (f) przewodnictwo grafitu — uzasadnij [1 pkt]. (g) po jednym zastosowaniu każdej odmiany z uzasadnieniem [1 pkt].
Pokaż odpowiedź
Model. (a) sp3. (b) sp2. (c) diament — 4, grafit — 3. (d) sztywna sieć przestrzenna z wiązań σ we wszystkich kierunkach → bardzo twardy. (e) warstwy związane słabymi siłami dyspersyjnymi ślizgają się względem siebie → miękki. (f) zdelokalizowane elektrony π w warstwach przenoszą ładunek → przewodzi (wzdłuż warstw). (g) diament: narzędzia tnące (skrajna twardość); grafit: elektrody/smary (przewodnictwo i ślizganie warstw).
Czym są nanorurki węglowe i fuleren C60?
Pokaż odpowiedź
Model. Nanorurka to zwinięta w walec warstwa grafenu — bardzo wytrzymała, o przewodnictwie zależnym od sposobu zwinięcia. Fuleren C60 to zamknięta klatka z 12 pięciokątów i 20 sześciokątów (kształt piłki), tworząca kryształ molekularny.
Wyjaśnij, dlaczego grafit przewodzi prąd znacznie lepiej wzdłuż warstw niż prostopadle do nich.
Pokaż odpowiedź
Model. Zdelokalizowane elektrony π należą do płaszczyzny warstwy i swobodnie poruszają się w niej — stąd dobre przewodnictwo wzdłuż warstw. Między warstwami są tylko słabe oddziaływania dyspersyjne (brak ciągłego układu π), więc prostopadle do warstw ładunek przemieszcza się znacznie trudniej.
Częste błędy
Twierdzę, że diament i grafit mają różne atomy.
To ten sam pierwiastek (węgiel) o różnej budowie — alotropia.
Nie uzasadniam właściwości budową.
Twardość/miękkość i przewodnictwo wynikają z hybrydyzacji i ułożenia atomów.
Mówię, że diament przewodzi prąd.
Diament (sp3) jest izolatorem; grafit (sp2) przewodzi elektronami π.
Grafit przewodzi „tak samo we wszystkich kierunkach".
Przewodzi głównie wzdłuż warstw, znacznie gorzej prostopadle.
Grafen nazywam nowym pierwiastkiem.
To pojedyncza warstwa grafitu (nadal węgiel, sp2).
Mylę alotropię z izotopią.
Alotropia — odmiany pierwiastka o różnej budowie; izotopy różnią się liczbą neutronów.
Pokaż więcej błędów (1)
Fulereny opisuję jako warstwy.
Fulereny to zamknięte, sferyczne klatki (np. C60), a nanorurki — zwinięte warstwy.
Powtórka w 30 sekund
Alotropia
ten sam pierwiastek, różna budowa
Diament
sp3, sieć 3D, twardy, izolator
Grafit
sp2, warstwy, miękki, przewodzi
Grafen
jedna warstwa grafitu
Fuleren / nanorurka
klatka C60 / zwinięty grafen
Jeśli zapamiętasz jedno
Diament i grafit to ten sam węgiel — o właściwościach decyduje budowa i hybrydyzacja: sztywna sieć 3D sp3 (diament: twardy, izolator) kontra warstwy sp2 z elektronami π (grafit: miękki, przewodzi wzdłuż warstw).
Kluczowe pojęcia
Alotropia
Występowanie pierwiastka w kilku odmianach różniących się budową i właściwościami.
Diament
Odmiana węgla o sieci tetraedrycznej 3D (sp3); najtwardszy, izolator.
Grafit
Odmiana węgla o budowie warstwowej (sp2); miękki, przewodzi wzdłuż warstw.
Grafen
Pojedyncza warstwa grafitu (jeden atom grubości, sp2); wytrzymały i przewodzący.
Fulereny
Zamknięte, sferyczne cząsteczki węgla (np. C60: 12 pięciokątów, 20 sześciokątów).
Nanorurki węglowe
Zwinięte w walec warstwy grafenu; bardzo wytrzymałe, przewodzące zależnie od struktury.
Hybrydyzacja C
sp3 (4 wiązania, sieć 3D) lub sp2 (3 wiązania w płaszczyźnie + elektron π).
Siły dyspersyjne (w graficie)
Słabe oddziaływania między warstwami — pozwalają im się ślizgać.
Sprawdź się i przećwicz
Utrwal alotropię, hybrydyzację sp²/sp³, rolę elektronów π oraz powiązanie budowy odmian węgla z właściwościami i zastosowaniem — a potem sprawdź się jak na egzaminie.
Sprawdzian z lekcji
Zadania: wyjaśnij różnice właściwości, podaj hybrydyzację, uzasadnij przewodnictwo, wskaż zastosowania.
Zrób sprawdzianZbiór zadań z chemii
Więcej zadań krok po kroku: budowa → właściwości → zastosowanie odmian węgla.
Otwórz zbiór zadańŹródła, format CKE i materiały ZPE
Podstawa programowa MEN
MEN 2023 / dział IIIChemia, dział III — wyjaśnianie alotropii oraz opis budowy i właściwości diamentu, grafitu, grafenu, fulerenów i nanorurek z ich zastosowaniami (budowa → właściwości → zastosowanie).
Format CKE
matura PP+PR / alotropiaZadania „budowa → właściwości → zastosowanie": hybrydyzacja sp²/sp³, elektrony π, przewodnictwo i jego kierunkowość, uzasadnienie właściwości budową. Punktacja składowa.
