Jak czytać mapę?

Zadania oparte na mapie topograficznej regularnie pojawiają się w arkuszach maturalnych i łączą odczyt współrzędnych, wysokości, form terenu, kierunku spływu oraz funkcji obszaru. Uczeń, który nie umie czytać warstwic — rozpoznać formy terenu i wyznaczyć kierunku spływu — ma trudność w całej wiązce. Ich liczba, położenie w arkuszu i punktacja zależą od konkretnego zestawu egzaminacyjnego, ale umiejętność odczytu mapy jest jedną z podstawowych kompetencji egzaminu.

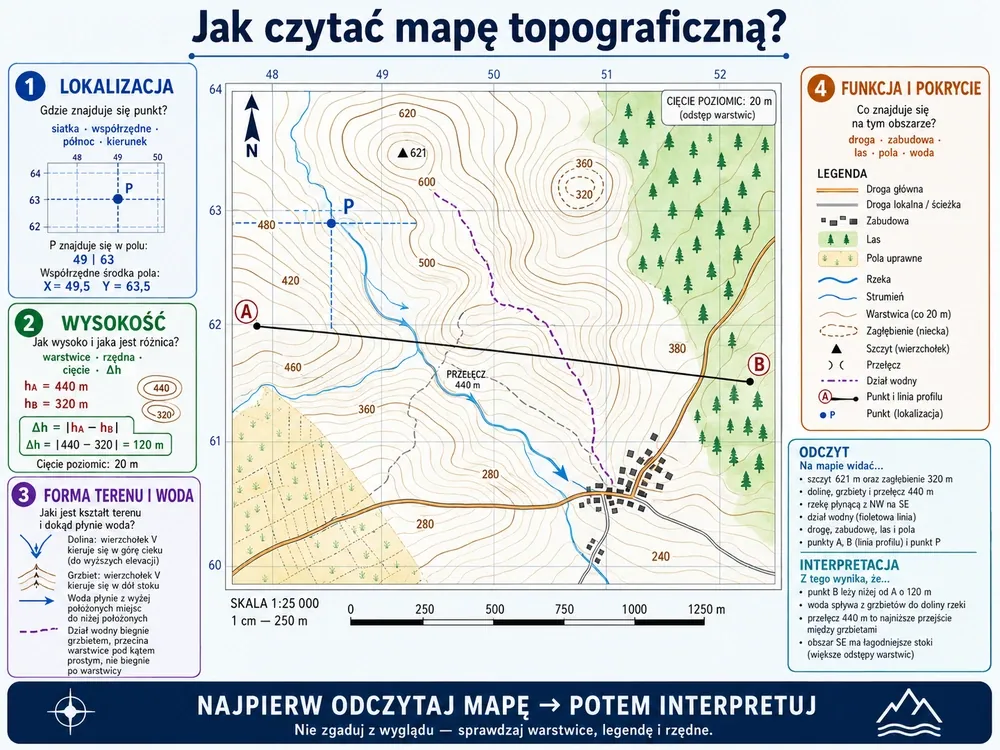

Kiedy patrzysz na mapę pierwszy raz, chce się od razu „ogarnąć wszystko". Zaczynaj od czterech warstw w kolejności — każda pyta o coś innego.

Warstwa 1: Lokalizacja. Gdzie jestem? Współrzędne geograficzne (φ, λ), kierunek na mapie, azymut na punkt docelowy.

Warstwa 2: Wysokość. Jak wysoko? Warstwice, rzędne wysokości bezwzględne, różnice względne, nachylenie stoku.

Warstwa 3: Forma terenu i woda. Jaki teren i dokąd płynie woda? Dolina, grzbiet, przełęcz, zagłębienie, urwisko — rozpoznane z układu warstwic; kierunek spływu i dział wodny.

Warstwa 4: Funkcja i pokrycie. Co tam jest? Zabudowa, drogi, roślinność, hydrografia, użytkowanie ziemi.

Dopiero po tych czterech warstwach odpowiadasz na pytania interpretacyjne — czy poprowadzić szlak, czy chronić miejsce, czy grozi tu podtopienie. To układa się w piramidę: odczyt → interpretacja → decyzja.

Kolejność odczytu ma znaczenie. Każda warstwa buduje na poprzedniej — bez odczytu wysokości nie rozpoznasz formy terenu; bez formy nie zinterpretujesz funkcji.

Każda forma terenu ma charakterystyczny układ warstwic. Poznaj sześć podstawowych — będą pytane na CKE.

Nachylenie stoku (%). Odległość pozioma z mapy: d = d_m · M (przelicz cm na m). Różnica wysokości z warstwic: Δh = |h_góra − h_dół|. Nachylenie:

$i = \frac{\Delta h}{d} \cdot 100\%$

Nachylenie w stopniach.

$\alpha = \arctan\left(\frac{\Delta h}{d}\right)$

Praktyczna reguła: 10% nachylenia ≈ 5,7°. Wartość procentowa opisuje stromiznę, ale sama średnia nie przesądza o dostępności pieszej — o tym decydują także przebieg ścieżki, podłoże, ekspozycja i zabezpieczenia.

Profil topograficzny — algorytm.

Sytuacja: Na mapie topograficznej w skali 1:25 000 (cięcie warstwic co 10 m) wybierasz linię profilu od punktu A (1395 m n.p.m.) do szczytu B (2499 m n.p.m.). Odległość linii AB na mapie wynosi 8 cm.

Treść: Na mapie topograficznej fragmentu gór w skali 1:50 000 (cięcie warstwic 10 m) masz: (1) odczytać współrzędne szczytu S; (2) rozpoznać formę terenu w rejonie punktu K (warstwice koncentryczne, rzędna wewnątrz 1180 m, na obrzeżu 1210 m); (3) wyznaczyć kierunek spływu cieku przez ten obszar.

Dane z mapy: szczyt S — rzędna 1362 m n.p.m., współrzędne 50°47′ N i 15°30′ E.

Krok 1. Współrzędne szczytu S.

$\text{S: } \varphi = 50°47′\text{ N}; \quad \lambda = 15°30′\text{ E}$

Zapis w kolejności φ → λ; N/S dla szerokości, E/W dla długości.

Krok 2. Rozpoznanie formy w rejonie K.

Warstwice koncentryczne z niższą rzędną wewnątrz (1180 m) niż na obrzeżu (1210 m) to układ zamkniętego zagłębienia terenu. Głębokość względem obrzeża:

$\Delta h = |1210 - 1180| = 30\text{ m}$

Z samego układu warstwic rozpoznajemy zagłębienie, ale nie jego genezę. Nazwę „kocioł polodowcowy" (cyrk lodowcowy) można zastosować dopiero wtedy, gdy potwierdzą ją lokalizacja, kształt, legenda lub inne informacje geograficzne — w obszarach rzeźby polodowcowej takie zagłębienia często są cyrkami, ale samych warstwic to nie przesądza.

Krok 3. Kierunek spływu cieku.

Woda płynie prostopadle do warstwic, od wyższych rzędnych do niższych. Kierunek odpływu ustalaj przede wszystkim na podstawie narysowanego cieku i rzędnych. Zamknięte zagłębienie nie musi mieć powierzchniowego odpływu — może gromadzić wodę, odprowadzać ją podziemnie albo mieć odpływ oznaczony osobnym znakiem hydrograficznym. Nie zakładaj powierzchniowego odpływu, jeśli mapa go nie pokazuje.

Wynik: S: φ = 50°47′ N, λ = 15°30′ E. Zamknięte zagłębienie Δh = 30 m. Kierunek odpływu ustal z narysowanego cieku i rzędnych; genezę (np. polodowcową) potwierdź dodatkowymi danymi — samych warstwic nie wystarczy.

Cel: przećwiczyć pełny odczyt na jednym fragmencie mapy, warstwa po warstwie.

To zapamiętaj przed zadaniami CKE
