Wzory elektronowe i wiązania σ, π
Zapisuj wzory elektronowe (Lewisa) z wolnymi parami i rozpoznawaj wiązania σ oraz π w cząsteczkach.
Po tej lekcji będziesz umieć
Stosować regułę oktetu i jej wyjątki
Atomy dążą do 8 elektronów (H do 2); znasz wyjątki (B, Be, okres 3).
Zapisać wzór elektronowy cząsteczki i jonu
Z parami wiążącymi i wolnymi; dla jonu w nawiasie z ładunkiem.
Kontrolować bilans elektronów i ładunek
Suma użytych elektronów = suma walencyjnych; ładunek zachowany.
Obliczyć ładunki formalne i rozważyć rezonans
Wybierasz strukturę o najmniejszych ładunkach formalnych.
Policzyć wiązania σ i π
Pojedyncze = 1σ; podwójne = 1σ + 1π; potrójne = 1σ + 2π.
Po co Ci to na maturze?
CKE prosi o wzór elektronowy cząsteczki lub jonu, liczbę wolnych par, ładunki formalne albo liczbę wiązań σ i π. To zadania „za pewne punkty", jeśli znasz regułę oktetu, bilans elektronów i prostą zasadę zliczania σ/π.
Punktacja CKE
Punkty przyznaje się osobno za: poprawną sumę elektronów walencyjnych, prawidłowy szkielet i oktety, ładunki formalne, struktury rezonansowe oraz liczbę wiązań σ i π. Sam rysunek bez bilansu bywa niepełny.
Jak CKE pyta o ten temat?
„Napisz wzór elektronowy cząsteczki/jonu", „ile wolnych par", „podaj ładunki formalne", „ile wiązań σ i π".
Na co uważać w zadaniu?
Na wolne pary, ładunek jonu (nawias), sumę elektronów oraz to, że każde wiązanie ma dokładnie jedno σ.
Najczęstsza pułapka
Zliczanie wiązania podwójnego jako dwóch σ — a to 1σ + 1π.
Intuicja chemiczna
Wzór Lewisa to bilans elektronów walencyjnych. Każda kreska oznacza parę wiążącą, a każda para kropek — parę wolną. Struktura jest poprawna dopiero wtedy, gdy wykorzystuje właściwą liczbę elektronów, zachowuje ładunek cząsteczki lub jonu i daje atomom możliwie stabilne konfiguracje (małe ładunki formalne).
Pary wiążące i wolne
Kreska między atomami = para wiążąca (wiązanie). Kreski „przy" atomie, bez drugiego atomu = wolne pary. Razem dopełniają oktet (H — dublet). Wzór Lewisa to bilans, a nie tylko rysunek kresek.
Słownictwo
Wielkości, symbole i zależności
| Element | Symbol / zapis | Znaczenie |
|---|---|---|
| elektrony walencyjne | N(e) | elektrony użyte do budowy wzoru |
| para wiążąca | kreska (—) | para tworząca wiązanie |
| para wolna | 2 kropki (:) | para należąca do jednego atomu |
| oktet | 8 e− | typowa stabilna liczba elektronów |
| dublet | 2 e− | stabilna konfiguracja wodoru |
| wiązanie sigma | σ | czołowe nakładanie orbitali |
| wiązanie pi | π | boczne nakładanie orbitali |
| ładunek formalny | FC | FC = V − N − B/2 |
| rezonans | ↔ | kilka równoważnych struktur granicznych |
Modele, założenia i reguły
- Policz wszystkie elektrony walencyjne.
- Dla anionu dodaj elektrony, dla kationu odejmij (zgodnie z ładunkiem).
- Wybierz atom centralny (zwykle mniej elektroujemny; H i F nie są centralne).
- Połącz atomy wiązaniami pojedynczymi.
- Uzupełnij dublet wodoru.
- Uzupełnij oktety atomów końcowych wolnymi parami.
- Pozostałe elektrony umieść na atomie centralnym.
- Gdy atom centralny nie ma oktetu, utwórz wiązania wielokrotne (przesuń wolną parę do wiązania).
- Sprawdź sumę wykorzystanych elektronów.
- Oblicz ładunki formalne i rozważ rezonans.
Od bilansu elektronów do wzoru Lewisa

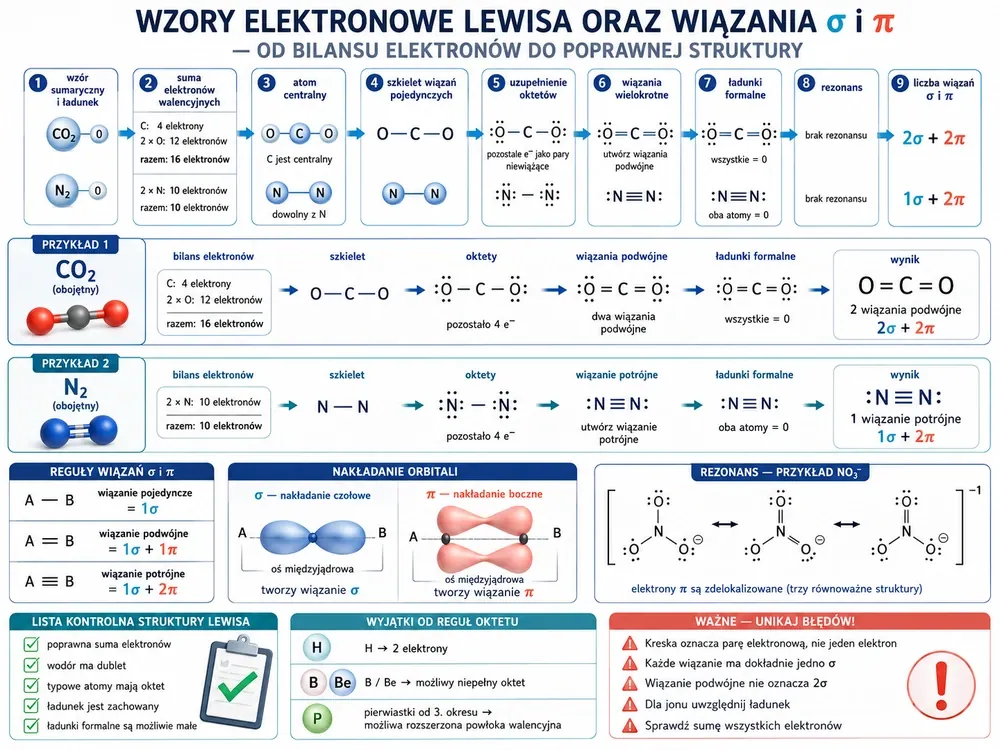

Wzór Lewisa buduje się ścieżką: elektrony walencyjne → atom centralny → szkielet → oktety → wiązania wielokrotne → ładunki formalne → rezonans → liczba σ i π. Główna figura przeprowadza ten tok na przykładach CO2 i N2:
Wiązanie σ
Czołowe nakładanie orbitali (wzdłuż osi łączącej atomy). Jest w KAŻDYM wiązaniu.
Wiązanie π
Boczne nakładanie orbitali (nad i pod osią). Pojawia się dopiero w wiązaniach wielokrotnych.
Zliczanie
pojedyncze = 1σ; podwójne = 1σ + 1π; potrójne = 1σ + 2π.
Teoria: wzory Lewisa, σ i π
Reguła oktetu i jej wyjątki. Większość atomów dąży do 8 elektronów walencyjnych; wodór do 2 (dublet). Wyjątki: B i Be mogą mieć niepełny oktet (np. BF3 — bor ma 6 e), a atomy od 3. okresu mogą mieć rozszerzoną powłokę walencyjną (np. PCl5, SF6).
Wiązania σ i π. Każde wiązanie (także wielokrotne) ma dokładnie jedno σ. Wiązanie π dokłada się tylko w wielokrotnych: podwójne = 1σ + 1π, potrójne = 1σ + 2π (np. N≡N: 1σ + 2π).
Ładunek formalny: FC = V − N − B/2, gdzie V — elektrony walencyjne wolnego atomu, N — elektrony niewiążące, B — elektrony we wszystkich wiązaniach atomu. Preferuj strukturę o najmniejszych |FC|, z ładunkiem ujemnym na atomie bardziej elektroujemnym.
Solver wzoru Lewisa
Zapisz wzór sumaryczny i ładunek
Policz sumę elektronów walencyjnych
Wybierz atom centralny
Narysuj szkielet z wiązań pojedynczych
Uzupełnij oktety atomów końcowych
Umieść pozostałe elektrony na atomie centralnym
Utwórz wiązania wielokrotne, jeśli brak oktetu
Sprawdź oktet, dublet i sumę elektronów
Policz ładunki formalne i rozważ rezonans
Policz wiązania σ i π
Model dydaktyczny: karty elektronowe
Cel: zbudować wzór Lewisa jako bilans elektronów, nie tylko rysunek.
Materiały: karty atomów z liczbą elektronów walencyjnych, znaczniki elektronów, paski wiązań, karty ładunku.
Procedura:
- Wybierz wzór cząsteczki lub jonu i policz znaczniki elektronów (dla jonu skoryguj o ładunek).
- Wybierz atom centralny i połącz atomy pojedynczymi wiązaniami.
- Uzupełnij elektrony atomów końcowych, potem pozostałe przy atomie centralnym.
- Gdy atom centralny nie ma oktetu, przesuń wolną parę do wiązania (wiązanie wielokrotne).
- Sprawdź liczbę elektronów i policz ładunki formalne.
- Oznacz σ i π: podwójne = 1σ + 1π, potrójne = 1σ + 2π.
Obserwacja: wiązanie wielokrotne powstaje przez przekształcenie pary wolnej w dodatkową parę wiążącą.
Wniosek: poprawny wzór Lewisa spełnia jednocześnie bilans elektronów, ładunek i minimalne ładunki formalne.
Przykład rozwiązany — jon azotanowy(V) NO₃⁻
Zadanie. Zapisz wzór elektronowy jonu NO3−, podaj ładunki formalne, rezonans i liczbę wiązań σ i π. (EN: N grupy 15, O grupy 16.)
Rozwiązanie krok po kroku
Jon w nawiasie z ładunkiem
Wzór elektronowy jonu zamykaj w nawiasie kwadratowym z ładunkiem na zewnątrz, np. [NO3]−. Pamiętaj o korekcie liczby elektronów: anion +e, kation −e.
Mini-praktyka CKE
Ile wolnych par elektronowych ma atom tlenu w cząsteczce wody H2O?
Pokaż odpowiedź
Model. Tlen w H2O ma 2 wolne pary (oraz 2 pary wiążące O–H). Dlatego cząsteczka jest kątowa.
Ile wiązań σ i π jest w cząsteczce azotu N2?
Pokaż odpowiedź
Model. Wiązanie potrójne N≡N: 1σ i 2π; na każdym atomie azotu po jednej wolnej parze.
Ile wiązań σ i π ma cząsteczka CO2 (O=C=O)?
Pokaż odpowiedź
Model. Dwa wiązania podwójne → 2σ i 2π; na węglu brak wolnych par.
Dla jonu węglanowego CO32−: (a) liczba elektronów walencyjnych [1 pkt]. (b) atom centralny i szkielet [1 pkt]. (c) jedna poprawna struktura Lewisa [1 pkt]. (d) ładunki formalne [2 pkt]. (e) liczba struktur rezonansowych [1 pkt]. (f) liczba wiązań σ i opis układu π [1 pkt].
Pokaż odpowiedź
Model. (a) C: 4 + 3×O: 18 + 2 (ładunek 2−) = 24 elektrony. (b) atom centralny węgiel, trzy atomy O dokoła. (c) jedno C=O i dwa C–O, oktety, całość w nawiasie [ ]2−. (d) FC: C = 0; tlen z wiązaniem podwójnym = 0; dwa tleny pojedyncze = −1 każdy (suma −2, zgodna z ładunkiem). (e) 3 struktury rezonansowe. (f) 3σ (po jednym na C–O) oraz zdelokalizowany układ π (jedno wiązanie π rozłożone na trzy C–O); trzy wiązania C–O są równocenne.
Zapisz wzór elektronowy jonu amonowego NH4+: podaj liczbę wolnych par, liczbę wiązań σ i zaznacz ładunek.
Pokaż odpowiedź
Model. N (5 e) + 4×H (4 e) − 1 (ładunek +) = 8 elektronów → cztery wiązania N–H. Struktura: [NH4]+, cztery pary wiążące, 0 wolnych par na azocie, 4σ. Czwarte wiązanie N–H jest koordynacyjne (azot był donorem pary dla H+), ale w gotowej strukturze jest nieodróżnialne.
Wyjaśnij, dlaczego BF3 jest wyjątkiem od reguły oktetu.
Pokaż odpowiedź
Model. W BF3 bor tworzy 3 wiązania B–F i ma wokół siebie tylko 6 elektronów (niepełny oktet). Bor (grupa 13) ma 3 elektrony walencyjne i nie „dobiera" pary do oktetu — dlatego BF3 jest kwasem Lewisa (przyjmuje parę elektronową, np. od NH3).
Częste błędy
Liczę wiązanie podwójne jako 2σ.
Podwójne to 1σ + 1π; każde wiązanie ma jedno σ.
Pomijam wolne pary elektronowe.
Dolicz je — na tlenie w H2O są 2, na azocie w NH3 jest 1.
Nie sprawdzam sumy elektronów.
Suma użytych elektronów musi równać się sumie walencyjnych (dla jonu z korektą ładunku).
Zapominam o ładunku jonu.
Anion +e, kation −e; strukturę jonu zamknij w nawiasie z ładunkiem.
Pomijam ładunki formalne.
Przy kilku strukturach wybierz tę o najmniejszych |FC|.
Potrójne wiązanie liczę jako 3σ.
Potrójne to 1σ + 2π.
Pokaż więcej błędów (1)
Wodorowi daję oktet.
Wodór dąży do dubletu (2 elektrony), nie oktetu.
Powtórka w 30 sekund
Lewis
bilans elektronów
Oktet
8 e (H: 2)
Podwójne
1σ + 1π
Potrójne
1σ + 2π
Jon
[ ] z ładunkiem
Jeśli zapamiętasz jedno
Wzór Lewisa to bilans: policz elektrony walencyjne (jon z korektą ładunku), rozdaj pary, sprawdź oktety i ładunki formalne, rozważ rezonans. Każde wiązanie ma jedno σ; wielokrotne dokładają π (podwójne +1, potrójne +2).
Kluczowe pojęcia
Wzór elektronowy (Lewisa)
Zapis pokazujący wszystkie pary elektronowe: wiążące i wolne.
Reguła oktetu
Atomy dążą do 8 elektronów walencyjnych (wodór do 2).
Para wiążąca / wolna
Wiążąca łączy dwa atomy; wolna należy do jednego atomu.
Wiązanie σ (sigma)
Czołowe nakładanie orbitali; jest w każdym wiązaniu.
Wiązanie π (pi)
Boczne nakładanie orbitali; tylko w wiązaniach wielokrotnych.
Ładunek formalny (FC)
FC = V − N − B/2; wybieramy strukturę o najmniejszych |FC|.
Rezonans
Kilka równoważnych struktur granicznych; elektrony π zdelokalizowane.
Atom centralny
Zwykle atom mniej elektroujemny; H i F nie są centralne.
Sprawdź się i przećwicz
Utrwal bilans elektronów, wzory Lewisa cząsteczek i jonów, ładunki formalne, rezonans oraz zliczanie σ i π — a potem sprawdź się jak na egzaminie.
Sprawdzian z lekcji
Zadania: napisz wzór elektronowy cząsteczki i jonu, podaj ładunki formalne, policz σ i π.
Zrób sprawdzianZbiór zadań z chemii
Więcej zadań krok po kroku: wzory Lewisa, rezonans, wyjątki od oktetu, wiązania σ/π.
Otwórz zbiór zadańŹródła, format CKE i materiały ZPE
Podstawa programowa MEN
MEN 2023 / dział IIIChemia, dział III — pisanie wzorów elektronowych cząsteczek i jonów (z wolnymi parami, ładunkami formalnymi i rezonansem) oraz określanie liczby wiązań σ i π.
Format CKE
matura PP+PR / wiązaniaZadania: wzór elektronowy cząsteczki/jonu, wolne pary, ładunki formalne, struktury rezonansowe, liczba wiązań σ i π. Punktacja składowa.
Źródła: MEN — podstawa programowa (dział III); CKE — informator maturalny i arkusze (wzory elektronowe i wiązania); ZPE — Jak graficznie przedstawić rodzaje wiązań, Wiązania w cząsteczkach niemetali, Jak rozpoznać rodzaj wiązania.
