VSEPR i hybrydyzacja — kształt cząsteczek
Rozpoznaj hybrydyzację (sp, sp², sp³) atomu centralnego i przewiduj kształt cząsteczki metodą VSEPR.
Po tej lekcji będziesz umieć
Policzyć obszary elektronowe
Wiązania (wielokrotne jako jeden) + wolne pary wokół atomu centralnego.
Zapisać typ AXE
AX2, AX3, AX4, AX3E, AX2E2 — most do geometrii i kształtu.
Rozpoznać hybrydyzację
sp, sp2, sp3 (i rozszerzenie sp3d, sp3d2).
Odróżnić geometrię elektronową od kształtu cząsteczki
Wolne pary „są", ale nie tworzą kształtu.
Ocenić polarność z geometrii
Sprawdzasz, czy dipole wiązań się znoszą.
Po co Ci to na maturze?
CKE pyta o typ hybrydyzacji atomu centralnego, kształt cząsteczki i jego wpływ na polarność. To zamyka temat wiązań na rozszerzeniu. Wszystko sprowadza się do policzenia obszarów elektronowych wokół atomu centralnego.
Punktacja CKE
Punkty przyznaje się osobno za: liczbę obszarów elektronowych, zapis AXE, geometrię elektronową, kształt cząsteczki, hybrydyzację, kąt oraz polarność. Sam kształt bez uzasadnienia bywa niepełny.
Jak CKE pyta o ten temat?
„Podaj typ hybrydyzacji atomu centralnego", „określ kształt cząsteczki", „czy cząsteczka jest polarna".
Na co uważać w zadaniu?
Wiązanie wielokrotne to JEDEN obszar; wolne pary też liczysz; geometria elektronowa ≠ kształt.
Najczęstsza pułapka
Zapominanie o wolnych parach — dlatego NH3 jest piramidalny, a nie płaski.
Intuicja chemiczna
Kształt cząsteczki wynika z rozmieszczenia obszarów elektronowych wokół atomu centralnego. Obszary te odpychają się i ustawiają możliwie daleko od siebie. Wolne pary zajmują więcej przestrzeni niż pary wiążące, dlatego zmniejszają kąty między wiązaniami.
Obszary elektronowe → hybrydyzacja
2 obszary → sp (liniowa, 180°); 3 obszary → sp2 (trygonalna, 120°); 4 obszary → sp3 (tetraedryczna, 109,5°). Liczba obszarów = wiązania (wielokrotne jako jeden) + wolne pary.
Słownictwo
Wielkości, symbole i zależności
| Element | Symbol / zapis | Znaczenie |
|---|---|---|
| atom centralny | A | atom otoczony ligandami |
| atom związany | X | atom połączony z centralnym |
| wolna para | E | para niewiążąca na atomie centralnym |
| liczba obszarów | SN | wiązania + wolne pary |
| hybrydyzacja | spn | model odpowiadający liczbie obszarów |
| kąt wiązań | α | kąt między kierunkami wiązań |
| moment dipolowy | μ | wypadkowa polarności wiązań |
Mapa podstawowa VSEPR:
| Typ AXE | Obszary | Hybrydyzacja | Geometria elektronowa | Kształt cząsteczki | Kąt |
|---|---|---|---|---|---|
| AX2 | 2 | sp | liniowa | liniowy | 180° |
| AX3 | 3 | sp2 | trygonalna płaska | trygonalny płaski | 120° |
| AX4 | 4 | sp3 | tetraedryczna | tetraedr | 109,5° |
| AX3E | 4 | sp3 | tetraedryczna | piramida trygonalna | ~107° |
| AX2E2 | 4 | sp3 | tetraedryczna | kątowy (V) | ~104,5° |
Modele, założenia i reguły
- Narysuj poprawny wzór Lewisa.
- Wybierz atom centralny.
- Policz wiązania wokół niego (wiązanie wielokrotne = jeden obszar).
- Dodaj wolne pary na atomie centralnym.
- Zapisz typ AXmEn.
- Ustal liczbę obszarów elektronowych (SN).
- Przypisz geometrię elektronową.
- Odczytaj kształt cząsteczki (tylko z położenia atomów).
- Przypisz hybrydyzację (spn).
- Oszacuj kąty (wolne pary je zmniejszają).
- Zaznacz kierunki dipoli wiązań.
- Oceń polarność — sprawdź, czy dipole się znoszą.
Kolejność siły odpychania
wolna–wolna (E–E) > wolna–wiążąca (E–X) > wiążąca–wiążąca (X–X). Dlatego wolne pary „ściskają" kąty między wiązaniami (H2O ~104,5° < NH3 ~107° < CH4 109,5°). Wiązania wielokrotne odpychają nieco silniej niż pojedyncze.

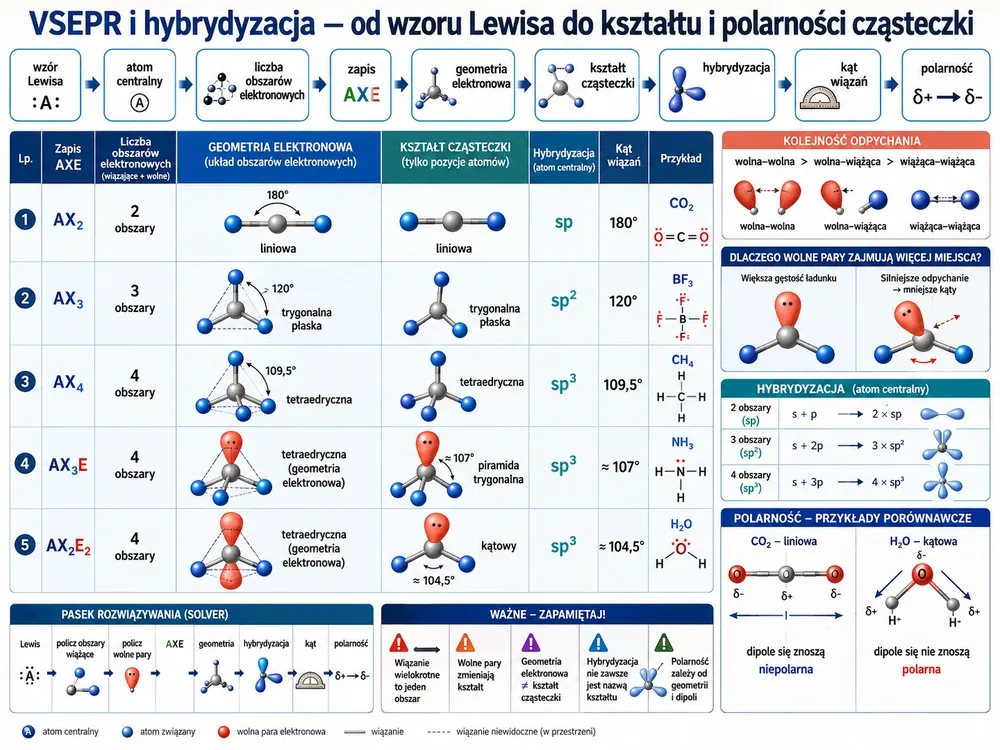

Od wzoru Lewisa do kształtu
Ścieżka jest stała: Lewis → obszary elektronowe → AXE → geometria elektronowa → kształt → hybrydyzacja → kąt → polarność. Główna figura przeprowadza ją dla CO2, BF3, CH4, NH3 i H2O:
sp (2 obszary)
Układ liniowy, kąt 180°. Np. CO2, atom C w alkinach.
sp2 (3 obszary)
Układ trygonalny płaski, kąt 120°. Np. BF3, atom C w alkenach.
sp3 (4 obszary)
Układ tetraedryczny, kąt 109,5°. Np. CH4, atom C w alkanach.
Teoria: obszary elektronowe, VSEPR i hybrydyzacja
Reguła VSEPR. Pary elektronowe (wiążące i wolne) wokół atomu centralnego odpychają się i ustawiają maksymalnie daleko. Liczba obszarów (SN) wyznacza geometrię elektronową i hybrydyzację.
Solver VSEPR
Zapisz wzór Lewisa
Wskaż atom centralny
Policz obszary wiążące
Policz wolne pary
Zapisz typ AXE
Odczytaj geometrię elektronową
Odczytaj kształt cząsteczki
Przypisz hybrydyzację
Podaj przybliżony kąt
Zaznacz dipole i oceń polarność
Model dydaktyczny: balony obszarów elektronowych
Cel: zobaczyć, jak liczba obszarów i wolne pary tworzą kształt.
Materiały: centralna kulka, elastyczne ramiona (wiązania), większe znaczniki (wolne pary).
Procedura:
- Umieść dwa ramiona → układ liniowy; trzy → trygonalny płaski; cztery → tetraedr.
- Zastąp jedno ramię większym znacznikiem wolnej pary → kąty maleją, powstaje piramida (NH3).
- Zastąp dwa ramiona wolnymi parami → kształt kątowy (H2O).
- Porównaj kąty w CH4, NH3 i H2O.
Obserwacja: wolne pary zajmują więcej przestrzeni i silniej odpychają pary wiążące.
Wniosek: ta sama geometria elektronowa (tetraedryczna, sp3) daje różne kształty cząsteczek w zależności od liczby wolnych par.
Przykład rozwiązany — amoniak NH₃
Zadanie. Dla NH3 ustal typ AXE, geometrię elektronową, kształt, hybrydyzację, kąt i polarność.
Rozwiązanie krok po kroku
Geometria elektronowa vs kształt
NH3 ma geometrię elektronową tetraedryczną (4 obszary), ale przez jedną wolną parę KSZTAŁT cząsteczki to piramida trygonalna. To najczęściej punktowane rozróżnienie.
Mini-praktyka CKE
Jaka jest hybrydyzacja atomu węgla w CH4 i jaki kształt ma cząsteczka?
Pokaż odpowiedź
Model. 4 obszary elektronowe (AX4) → sp3, kształt tetraedryczny, kąt 109,5°.
Jaki kształt ma cząsteczka wody i dlaczego różni się od tetraedru?
Pokaż odpowiedź
Model. Kątowy (V), typ AX2E2. Na tlenie są 2 wolne pary, które zajmują dwa ramiona tetraedru i ściskają kąt do ~104,5°; geometria elektronowa pozostaje tetraedryczna (sp3).
Jaka jest hybrydyzacja węgla w CO2 i jaki kształt ma cząsteczka?
Pokaż odpowiedź
Model. Dwa obszary (dwa wiązania podwójne, AX2) → sp, cząsteczka liniowa, 180°.
Dla cząsteczki SO2: (a) wzór Lewisa [1 pkt]. (b) liczba obszarów wokół S [1 pkt]. (c) typ AXE [1 pkt]. (d) geometria elektronowa [1 pkt]. (e) kształt cząsteczki [1 pkt]. (f) hybrydyzacja S [1 pkt]. (g) polarność z uzasadnieniem [1 pkt].
Pokaż odpowiedź
Model. (a) S centralny, dwa wiązania S–O (z jednym podwójnym; struktury rezonansowe) i jedna wolna para na S. (b) 2 wiążące + 1 wolna = 3 obszary. (c) AX2E. (d) geometria elektronowa trygonalna płaska. (e) kształt kątowy (V), kąt ~119°. (f) sp2. (g) polarna — kątowy kształt sprawia, że dipole wiązań S–O nie znoszą się.
Porównaj polarność CO2 i H2O na podstawie geometrii.
Pokaż odpowiedź
Model. CO2 jest liniowa (AX2) — dwa jednakowe dipole C=O skierowane przeciwnie znoszą się → niepolarna. H2O jest kątowa (AX2E2) — dipole O–H nie leżą na jednej prostej, więc dają wypadkowy moment dipolowy → polarna. Polarność zależy od geometrii, nie tylko od polarności wiązań.
Podaj hybrydyzację i geometrię elektronową dla PCl5 i SF6.
Pokaż odpowiedź
Model. PCl5: 5 obszarów → sp3d, geometria bipiramida trygonalna. SF6: 6 obszarów → sp3d2, geometria oktaedryczna. To rozszerzenie oktetu dla atomów od 3. okresu.
Częste błędy
Liczę wiązanie podwójne jako dwa obszary.
Wiązanie wielokrotne to jeden obszar elektronowy.
Pomijam wolne pary przy kształcie.
Wolne pary zmieniają kształt (NH3 piramida, H2O V).
Mylę geometrię elektronową z kształtem.
Geometria obejmuje wolne pary; kształt to tylko położenie atomów.
Daję H2O kształt liniowy.
To kształt kątowy (V) — dwie wolne pary na tlenie.
Mylę kąty hybrydyzacji.
sp → 180°, sp2 → 120°, sp3 → 109,5° (mniej przy wolnych parach).
CO2 przypisuję sp2.
Dwa obszary → sp, cząsteczka liniowa.
Pokaż więcej błędów (1)
Uznaję, że polarne wiązania dają polarną cząsteczkę.
Decyduje geometria — w CO2 dipole się znoszą.
Powtórka w 30 sekund
2 obszary
sp, liniowa, 180°
3 obszary
sp2, trygonalna, 120°
4 obszary
sp3, tetraedr, 109,5°
NH3 / H2O
AX3E / AX2E2
Polarność
z geometrii (dipole?)
Jeśli zapamiętasz jedno
Policz obszary elektronowe (wiązania wielokrotne jako jeden + wolne pary), zapisz AXE → geometria elektronowa i hybrydyzacja (2→sp, 3→sp2, 4→sp3). Kształt czytasz tylko z atomów, a polarność — sprawdzając, czy dipole się znoszą.
Kluczowe pojęcia
Hybrydyzacja
Model mieszania orbitali walencyjnych atomu centralnego.
Metoda VSEPR
Przewidywanie kształtu z odpychania par elektronowych.
Obszar elektronowy
Wiązanie (pojedyncze lub wielokrotne) albo wolna para wokół atomu centralnego.
Notacja AXE
A — atom centralny, X — atom związany, E — wolna para (np. AX3E).
Geometria elektronowa
Układ wszystkich obszarów (wiązań i wolnych par).
Kształt cząsteczki
Układ samych atomów: tetraedr, piramida, kątowy, liniowy, trygonalny.
Kąt wiązań
Maleje przy wolnych parach (E–E > E–X > X–X).
Polarność cząsteczki
Wypadkowy moment dipolowy zależny od geometrii.
Sprawdź się i przećwicz
Utrwal liczenie obszarów, notację AXE, hybrydyzację, rozróżnienie geometrii elektronowej i kształtu oraz ocenę polarności — a potem sprawdź się jak na egzaminie.
Sprawdzian z lekcji
Zadania: podaj AXE, geometrię, kształt, hybrydyzację, kąt i polarność cząsteczki.
Zrób sprawdzianZbiór zadań z chemii
Więcej zadań krok po kroku: VSEPR, hybrydyzacja, kształt i polarność.
Otwórz zbiór zadańŹródła, format CKE i materiały ZPE
Podstawa programowa MEN
MEN 2023 / dział III · PRChemia, dział III (poziom rozszerzony) — model hybrydyzacji (sp, sp², sp³; rozszerzenie sp³d, sp³d²), przewidywanie budowy przestrzennej metodą VSEPR, kształt i polarność cząsteczki.
Format CKE
matura PR / kształt cząsteczekZadania: obszary elektronowe, AXE, geometria elektronowa vs kształt, hybrydyzacja, kąt, polarność z geometrii. Punktacja składowa.
Źródła: MEN — podstawa programowa (dział III, PR); CKE — informator maturalny i arkusze (kształt cząsteczek); ZPE — Co oznacza skrótowiec VSEPR?, Czy możemy przewidzieć kształt cząsteczki?, Jak powstają orbitale sp3.
